Powstawanie obrazów dyfrakcyjnych na pojedynczych szczelinach jest dobrze opisane i nauczane. Mechanizm i miejsce tworzenia pokazane są na załączonym rysunku.

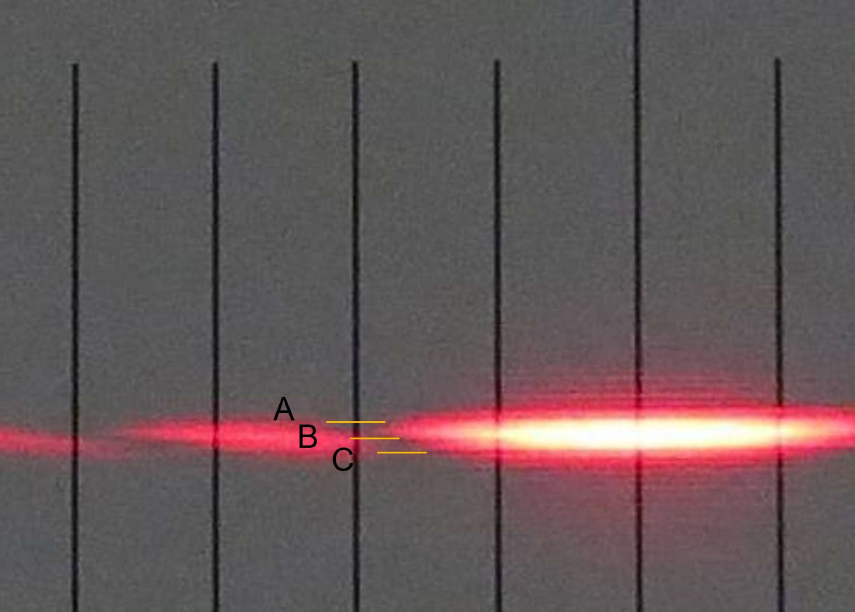

Poniższy obraz jest wynikiem rzeczywistego doświadczenia.

1. Opisz mechanizm powstania takiego obrazu na szczelinie która została obrócona o kąt 20 stopni w stosunku do kierunku wiązki lasera.

2. Wskaż na którym ekranie powstanie obraz: (a) czy (b)

3. Na podstawie obrazu interferencyjnego który został zarejestrowany w odległości 3,9m od szczeliny oblicz długość fali lasera. Szerokość szczeliny wynosi 0,1mm.
4. Na podstawie poniższego obrazu, wiedząc, że krawędzie szczelin są równe, szlifowane i równoległe, oraz że światło jest monochromatyczne i statystycznie jednakowe wyjaśnij zjawisko „sznurkowania” oraz określ do którego minimum należy mierzyć odległość.

Zachęcamy do podzielenia się swoimi wynikami w komentarzu poniżej 🙂
